ВВС США обращаются за помощью к производителям GPS приемников.

Ранее сообщалось, что проблема возникла в следствии того, как оборудование L5 на спутнике интегрировано через вспомогательный порт, который вызывает обратное излучение, через передающую антенну, отраженной энергии сигналов L1 и L2. Эти отраженные сигналы вызывают сдвиг фазы между сигналами L1 и L2, который воздействует на их формирование и передачу. В итоге, спутник получает информацию, о том, что он на 150 метров ближе к Земле, чем есть на самом деле. Такая ошибка, естественно, нарушает эфемеридные вычисления спутника и выдает ошибку в работе тактового тракта.

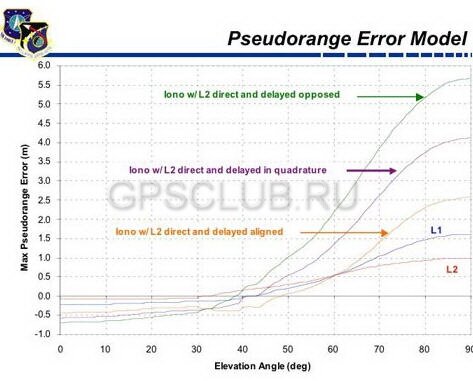

Презентация GPS Крыла поясняет, что существует четыре расположения элементов L-антенны на внутреннем кольце и восем на внешнем для SVN-49.

Согласующее антенное устройство и антенная решетка разработаны так, что бы формировать излучаемую энергию от J1 в однородном виде с целью получения одинакового по мощьности сигнала по всей Земле.

- Внутреннее кольцо передает основную мощность L1 и L2 сигналов с J1 с широкой диаграммой направленности;
- Внешнее кольцо передает сигналы узкой направленности, более слабые и с обратной фазой на больших углах подъема с целью уменьшения излучаемой мощности на этих углах (иначе сигнал будет различен по мощности на разных углах);
- На средних углах, диаграмма внешнего кольца достигает нуля и затем работает в режиме передачи сигнала в фазе на малых углах, увеличивая тем самым мощность сигнала на малых углах;
- С SVN-49, некоторая часть сигналов L1 и L2 с J1 попадают в J2 порт, отражается от фильтра L5 и затем передается через порт J2 с задержкой около 30 нсек.;
- Большая часть мощности с J2 поступает на внешнее кольцо, и остаток поступает на внутреннее;
- В результате, намного менее мощные сигналы L1 и L2 с задержкой передаются через порт J2 с более направленной диаграммой;
- Диаграмма имеет нуль на средних углах, так что полярность меняется между малыми и большими углами.

Специалисты GPS Крыла также добавили информацию о симуляторе Spirent:

- Spirent готовят сценарий, основанный на этой модели, для симуляции проблемы SVN-49 и лабораторного тестирования;
- Сценарий обеспечит нормальные сигналы L1 и L, а также задержанный сигнал со всеми присущими ему характеристиками;
- Некоторые параметры можно будет изменять;
- Сценарий будет доступен непосредственно в Spirent, по запросу.

GPSClub.ru

По материалам http://sidt.gpsworld.com
